自动扎带切割机在卡钉工装板上的应用实践
一、背景：线束捆扎是高频、却最易被忽视的工序
在汽车/电子线束生产中，扎带捆扎是出现频次最高的动作之一。一条中等复杂度的线束，往往需要十几甚至几十个扎带固定点。传统做法是：操作工一手理线、一手拿扎带手工穿扣，再用斜口钳或手工扎带枪拉紧、剪断余料。

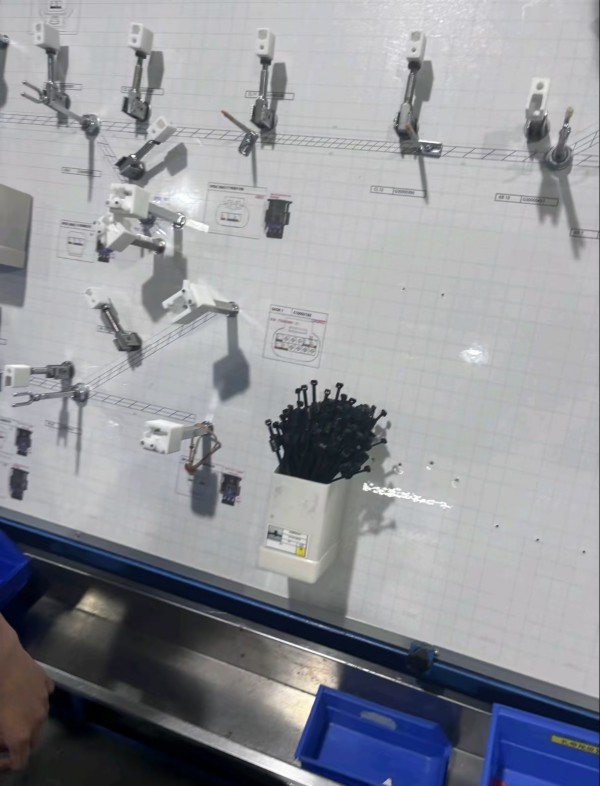

从你提供的卡钉工装板工位图可以看到典型的作业现场：白色网格板面上布置了大量金属快速夹钳、可调节定位臂与轨道槽，用于按图纸走向固定导线与卡钉；板面贴有作业指示标签与示意图；旁边白盒内整齐插放黑色扎带，下方蓝色工作台配滑槽与收纳盒。这套工装解决了"布得对"的问题，但"扎得好"仍然高度依赖人的手感。
二、手工扎带的四大痛点
拉紧力不一致：同一个人在不同时段、不同人之间，拉紧力度差异明显。过松导致线束松脱、卡钉受拉后位移；过紧则压伤绝缘层，甚至使卡钉（如 CLIP-BY-151 一类的卡扣件）根部产生应力发白、脆裂。
余料长度失控：手工剪断后留长不一，过长需要二次修剪，过短有脱扣风险，切口还可能留毛刺、划伤操作者或相邻线材。
效率瓶颈：穿带、拉紧、剪断三个动作串行，单件耗时集中在"找角度、对准孔"上，是标准工时的隐形黑洞。
职业健康：长期重复握捏动作，易引发手指、腕部劳损。
三、自动扎带切割机的工作逻辑

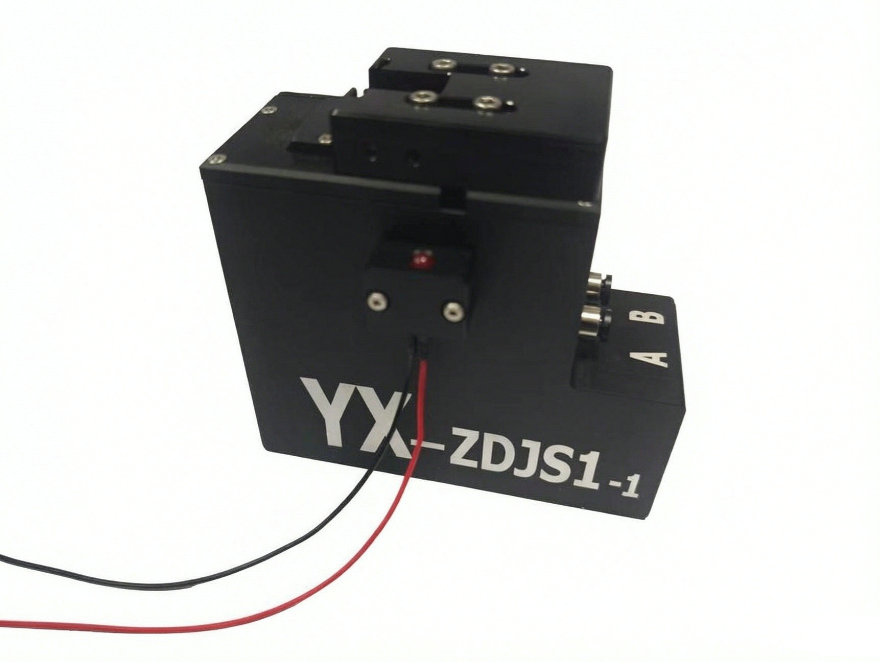

自动扎带切割机（自动扎带枪/扎带机）把"送带—穿扣—拉紧—切断"四个动作整合为一次触发：
自动送带：枪嘴连续供给扎带，免去手工取带、穿孔；
张力预设：按线径与卡钉规格预设拉紧力（通常为多档可调，部分机型可数显），由机械/气压机构执行，不受操作者握力影响；
自动切断：拉紧到位后切刀贴面切断，余料可控制在 1 mm 以内，切口平齐无毛刺；
余料回收：部分机型带余料收集，避免碎带掉入线束或工装夹具。
四、与卡钉工装板的结合应用方案
1、工位布局
将自动扎带切割机以平衡器吊挂或支架固定于卡钉工装板正上方/侧上方，枪身重量由平衡器承担，操作者只需轻握导向。工位保持"左手理线、右手扣枪"的单手循环，另一只手始终用于把线束压入卡钉定位槽。
2、参数化作业
在工装板的作业指示标签上，除了原有的扎带规格、扎点位置外，增加两项关键参数：张力档位与余料长度要求。这样工装板从"定位工具"升级为"参数载体"，新人也能一次做对。
3、卡钉保护是核心
自动扎带机的最大价值不在于快，而在于拉紧力可控。针对卡钉类固定点，需按卡钉材质（常见 PA66、POM）与卡脚结构，设定拉力上限——既能压紧线束，又不让卡钉根部承受过盈应力。这一点手工操作几乎无法保证。
4、与拉力检测闭环
你提供的第二张图正是这个闭环的验证端：用数显拉力计对装配后的扎带/卡钉组合做拉脱测试，图中 PEAK 模式读数为 -17.04 N。这类数据的正确用法是：
以 PEAK（峰值）模式抓取拉脱瞬间最大值，作为该扎点"保持力"的一次实测值；
按客户图纸或内部规范设定下限（例如要求某类卡钉固定点保持力不低于某一数值），用实测值做过程能力分析；
每次更换扎带批次、卡钉模具或调整扎带机张力档位后，重新抽样测试，形成"设备参数—实测拉力"的对应表，反过来校准张力档位。
