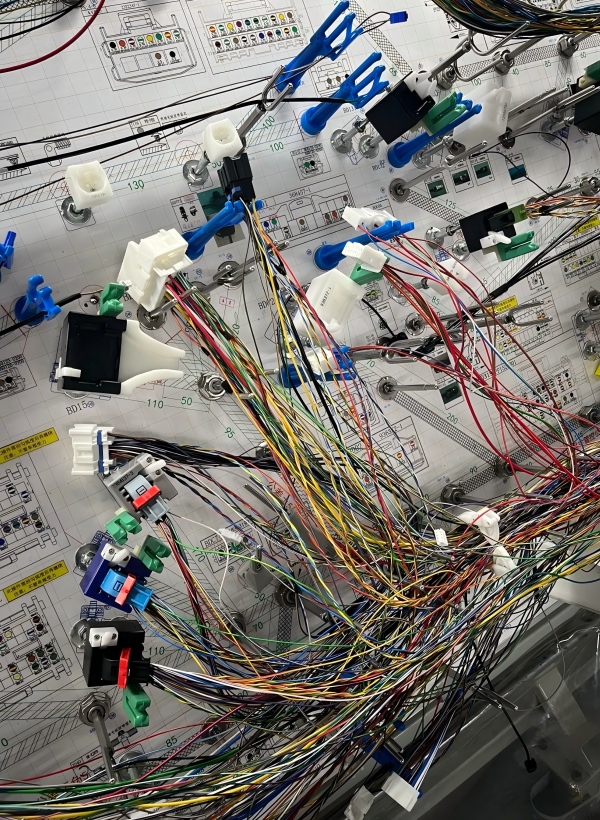

挂线治具用于将线束主干/分支悬挂固定在工装板上，防止下垂、交叉混乱。

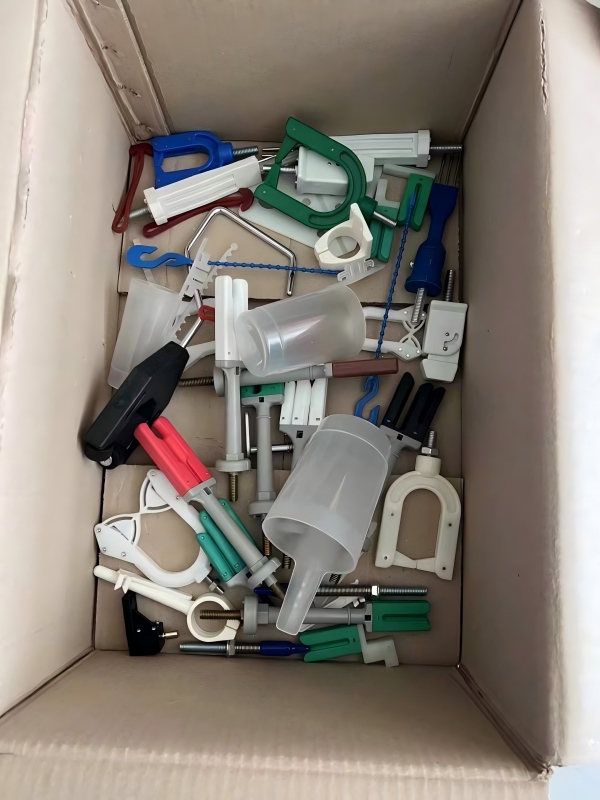

1、按线束部位选择类型
主干段：选用普通固定型挂线夹或分线夹，间距一般300～500mm布置，防止导线松脱。
分支末端：依据线径大小选用小型固定叉杆或带弹性压片紧固件。
节点/T型接点处：优先选可伸缩/活动式挂线夹（弹簧Holder），方便操作员进行胶带包覆、卡扣安装，不会因治具阻挡影响作业。
卡扣/橡胶件/定位胶带位：需专门设计仿形定位治具对应固定。
关键参数校核
槽宽/开口：略大于线束外径（一般留1～2mm余量），太紧压伤绝缘皮，太松易滑脱。
承重：单点承重≥实际负载1.2倍（含线束自重及作业临时拉力）。
防滑设计：优选带硅胶垫或凹槽纹路的夹口，防振动松脱
材质与细节
主体多用铝合金（轻量）或镀铬钢（耐磨），夹口配尼龙/POM护套或硅胶套防划伤线皮。
弹簧件用不锈钢螺旋簧，要求寿命＞5万次循环。
高温区（发动机舱线束试制）需用耐高温合金或阻燃塑料
